Le Lifter HCD-03
de Claude Dupré ( France )

Créé le 10 Octobre 2001 - JLN Labs - Dernière mise à jour le 14 Février 2002
Toutes les informations et schémas sont publiés gratuitement ( freeware ) et sont destinés à un usage personnel et non commercial
All informations and diagrams are published freely (freeware) and are intended for a private use and a non commercial use.

à Monsieur Jean-Louis NAUDIN

Cher Monsieur,

Tout d'abord, merci de votre présence sur le web ainsi que pour votre volonté à partager des informations aussi passionnantes.

Après avoir visité votre site, je me suis mis avec ardeur à la construction du Lifter basic dont vous présentez les plans de fabrication.

J'ai ensuite tenté de réaliser deux autres modèles originaux qui n'ont pas décollé mais qui m'ont forcé à mieux étudier l'effet Biefield-Brown et m'ont familiarisé avec les techniques de construction de l'ultra léger...

Mon troisième modèle est une réussite. Il semble vouloir crever le plafond et résiste très bien aux départs et chutes successives.

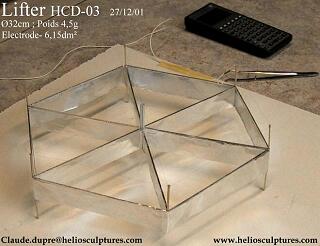

Comme vous le souhaitez sur votre site, je vous en transmets donc les caractéristiques ainsi que plan, photos, et film compressé en pièces jointes :

Poids : 4,5 grammes (sans les fils d'alimentation)
Forme : hexagone de 320mm sur sommets (277,13mm sur plats) avec sommets reliés
hauteur totale : 96mm

Matériaux :
- Balsa 15/10ème imprégné de vernis dilué à 50% pour rigidifier la structure
- Feuille d'aluminium alimentaire pour l'électrode négatif
- Fil de cuivre étamé nu 10/100ème extrait d'un câble pour l'électrode positif
- Paille synthétique Ø 5,5mm (hauteur 66mm) pour l'axe central du Lifter
- Gaine thermo-rétractable transparente Ø int. 2mm (isolation du balsa)
- Araldite rapide (10min) pour le collage de la structure et de l'aluminium
- Cyanolite pour la fixation du fil de cuivre sur gaine et paille

Dimensions totales de l'électrode - en aluminium : 1920mm x 32mm soit 6,14dm²
Longueur de fil de cuivre : 1950mm
Balsa 15/10ème x 2mm x 2472mm

Conditions d'essai :

Alimentation : moniteur couleur de réf.: Philips RGB CM8535 donné pour 25KV maxi
Consommation : non mesurée pour cause de perditions internes d'énergie
Protection de court-circuit THT : 2 résistances de 120 kW 3W en série
Température 20°C, humidité moyenne
Limitation en altitude du vol : 45cm
Montée immédiate à 45cm, puis vol quasi immobile jusqu'à coupure de la THT

Quelques observations :

- Impression spectaculaire, émotion, admiration pour tous ceux qui, comme vous, sont passionnés
- À force de casser les baguettes de balsa en tendant le fil Corona, j'ai opté pour une imprégnation au vernis dilué à 50% pour les renforcer.
- Les baguettes balsa de mon Lifter basic ayant brûlées (au sens propre) plusieurs fois (humide et donc conducteur sous cette tension?) j'ai préféré nouer le fil Corona sur de la gaine rétractable : Plus de problème! Cela permet de plus d'ajuster la hauteur du fil Corona après finitions. Le vernis a aussi certainement renforcé l'isolation du balsa...
- La forme rayonnante est la plus économe en structure rigidifiante, donc en poids, et permettrait aussi une stabilisation horizontale par rayon.
- J'avais un peu le sentiment, en construisant ce modèle, du "plus léger que l'air"...

Voilà, la fin d'année approche, je vous souhaite donc une nouvelle année 2002 fertile en joies, en émotions et en réussites.

Acceptez, Monsieur, mes plus cordiales salutations.

Claude Dupré ( France )
E-Mail: claude.dupre@heliosculptures.com
Site Web: www.heliosculptures.com
