Ci-joint un document explicatif sur la méthode pour alimenter un Lifter en partant d'une THT d'un moniteur.

Soyez prudent avec la haute tension !
Faîtes-nous part de vos expériences.

Cordiales salutations,
Claude Dupré

Quelques conseils pour alimenter un Lifter :

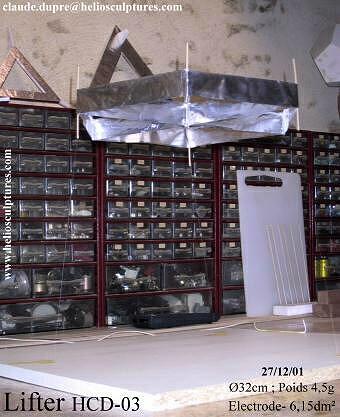

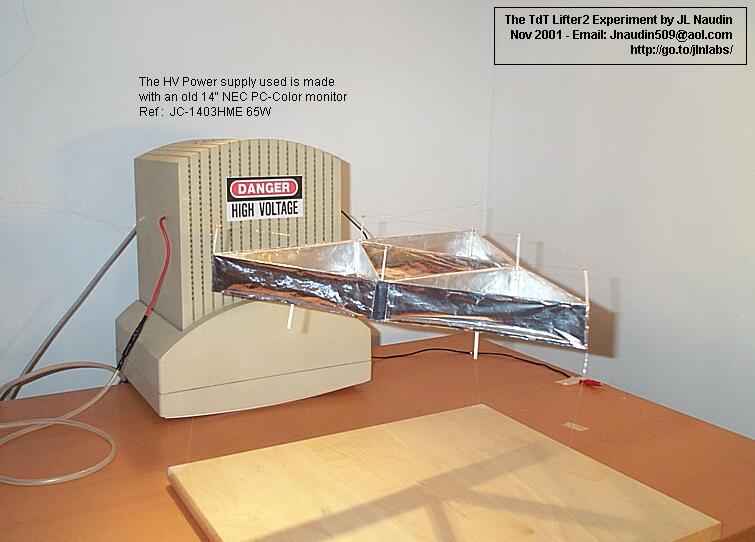

Pour récupérer la THT d'un moniteur, c'est très simple, mais il faut prendre certaines précautions.
La puissance totale délivrée par une THT n'est pas mortelle, mais le cœur humain n'apprécie pas de tel choc.
Cardiaque, s'abstenir de prendre de la haute tension! Donc pour la sécurité, il vaudra mieux pratiquer deux trous dans le moniteur et refermer le capot avant utilisation...

Il est bon de mettre une affichette de "DANGER THT"

1) S'assurer qu'il délivre au moins 25KV / 20W (voir plaque)
2) Démonter proprement le capot arrière du moniteur
3) Le - : c'est la tresse qui entoure le tube cathodique
4) Le + : c'est la tétine qui plonge dans la partie supérieure du tube
5) Pratiquer 2 encoches opposées, une à gauche, une à droite, dans le capot (10mm x 5mm) à environ 10cm de la base, à l'endroit de la jonction du capot arrière et du cache (tube) avant.
6) Souder deux fils de 2m bien isolés sur la tresse (-) entourant le tube, ici la section a peu d'importance 10 à 20/10ème suffit
7) Sortir, tel qu'il est, le fil qui alimente la tétine (+) à l'opposé
8) Refermer le capot, les fils passés par les encoches g. et d. pratiquées
9) Le fil - peut reposer simplement sur le plan de travail
10) Couper le fil + à 5cm de la tétine et mettre en série une résistance d'environ 250 K Ohm 3W pour éviter de griller la THT en cas de court-circuit (fréquents)
11) Isoler fils et résistance(s) avec 4 ou 5 couches de scotch orange de type utilisé pour assembler l'isolation en laine de verre
12) Elever et fixer la tétine, à l'aide d'un support très stable, à 50cm de hauteur (j'ai utiliser une bouteille emplie de sable et un tube de 16mm en PVC d'isolation électrique)
13) Préparer une base de travail plane de 80x80cm pour le Lifter, genre aggloméré stratifié blanc 15 à 22mm (non humide)
14) Fixer au scotch l'extrémité dénudée sur 3mm et étamée, d'un des fils - sur un des côtés de la base
15) L'extrémité de l'autre fil - sera raccordée à une pointe de touche bien isolée, qui sera éloignée de tout autre conducteurs, objets ou humains (il servira à décharger la THT après utilisation)
16) Souder sur cette extrémité (-) dénudée un fil de cuivre émaillé de 10/10ème, long. 70cm, dont l'autre extrémité (dénudée sur 2cm) sera collée à la bande aluminium du Lifter au scotch fin
17) La tétine surélevée sera placée à l'opposé de la base (30cm)
18) Souder un fil émaillé 10/10ème de 70cm sur l'électrode de la tétine, l'autre extrémité sera soudée au fil Corona du Lifter
19) Avant essai, débarrasser la table et la base de travail
21) Amener la prise d'alimentation secteur du moniteur vers une nourrice avec interrupteur afin de pouvoir mettre sous et hors tension le système tout en restant éloigné d'au moins 1m minimum
22) Le lieu d'expérience ne doit pas être humide
23) Tenir les éventuels observateurs à 3m minimum
24) décollage !
25) Après mise hors tension du moniteur, toujours décharger la THT avec la pointe de touche (-) en la mettant en contact avec la soudure sur la tétine (+). Ne jamais toucher le Lifter avant de décharger la THT
26) Réjouissez-vous, mais Prudence ! Toujours...

ATTENTION !!!, Faites preuve d'une extrême prudence, Vous manipulez ici de la Haute-Tension, TOUJOURS arrêter puis déconnecter votre alimentation ou le moniteur et décharger la sortie Haute Tension à travers une résistance de 10kOhms/2W avant toute manipulation.. Les plans et les conseils présentés ici, ne sont pas destinés à des débutants. Vous devrez procéder avec soin et prudence et avoir l'habitude de manipuler de la Haute-Tension avant d'envisager une telle expérience ! Si vous décidez de réaliser cette expérience, ceci est à vos propres risques et je décline toute responsabilité en ce qui concerne les éventuels dommages matériels ou physiques causés.
